Лопасти авиационных двигателей относятся к числу наиболее сложных компонентов в современном производстве. Из-за высоких требований к качеству поверхности, жестких допусков по размерам и критически важных стандартов безопасности для этих деталей требуется специализированное оборудование, а не универсальные инструменты, переделанные для этой работы.
Компания Qian Ma Technology предлагает два специализированных станка, разработанных специально для обработки поверхности лопаток авиационных двигателей и аналогичных прецизионных компонентов: Лопасть авиационного двигателя YT-A30-H Special Измельчитель и YL-SDJ-001 Специальная ленточная шлифовальная машина для лезвий двигателей.
Вместе эти две машины образуют полный цикл финишной обработки — от шлифовки ленточной лентой до высокоскоростной полировки — обеспечивая качество поверхности, соответствующее требованиям аэрокосмической отрасли.
1. Специальный шлифовальный станок для авиационных лопаток двигателей YT-A30-H
Высокоскоростная прецизионная полировка критически важных компонентов аэрокосмической отрасли.
Станок YT-A30-H специально разработан для решения одной из самых сложных задач в высокоточной обработке: финишной обработки небольших лопаток и компонентов авиационных двигателей, требующих сверхвысокого качества поверхности при исключительных скоростях вращения.
Основные характеристики
Параметр | Деталь |
|---|
Власть | 3 кВт × 2 (два двигателя) |
Текущий | 6,4 А × 2 |
Скорость двигателя | 2880 об/мин |
Скорость вращения шпинделя | ≥ 8000 об/мин |
Взрывозащищенная конструкция | Целая машина (整机防爆) |
Класс защиты | IP54 |
Масса | 800 кг |
Размеры | 1720 × 660 × 1100 мм |
Основные характеристики
- Сверхвысокая скорость вращения шпинделя (≥8000 об/мин): обеспечивает исключительную чистоту поверхности, необходимую для аэродинамических характеристик и устойчивости к усталости в конструкции лопаток двигателей.
- Взрывозащищенная конструкция всего оборудования (IP54): встроенная система безопасности для производственных помещений, где используются летучие материалы и выполняются высокоскоростные операции.
- Прочный литой корпус: литая конструкция основного корпуса обеспечивает исключительную жесткость и гашение вибраций на высоких скоростях, что крайне важно для стабильного качества поверхности прецизионных лезвий.
- 4 сменные втулки для валов: Одна машина, множество возможностей для финишной обработки. Быстрая замена:
- Конопляные колеса (для грубой обработки)
- Колеса закрылков
- Тяговые колеса (волочильные колеса)
- Тканевые колеса
- Нейлоновые колеса
- Возможность индивидуальной настройки: параметры станка могут быть адаптированы к вашим конкретным требованиям к геометрии лезвия и качеству поверхности.
Идеально подходит для
Лопасти и направляющие малых размеров авиационных двигателей
Детали, требующие сверхскоростной полировки (≥8000 об/мин)
Любые прецизионные детали для аэрокосмической отрасли с критически важными требованиями к качеству поверхности.

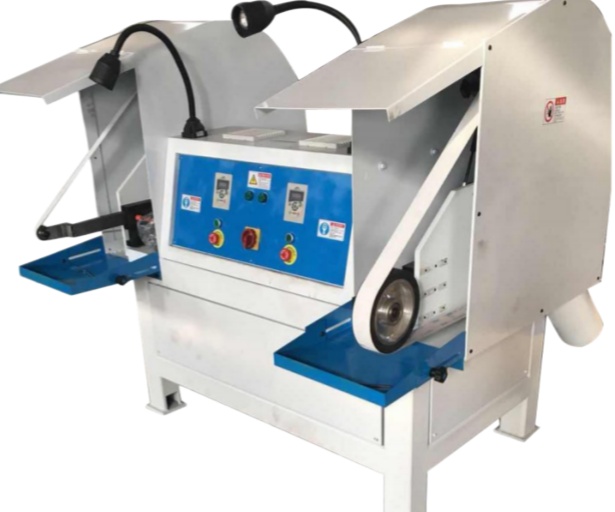

2. Специальная ленточная шлифовальная машина YL-SDJ-001 для лезвий двигателей
Специально разработанный двухпозиционный шлифовальный станок для финишной обработки компонентов двигателя.
YL-SDJ-001 — это специализированный двухпозиционный шлифовально-ленточный шлифовальный станок, разработанный исключительно для прецизионной шлифовки лопаток и направляющих двигателей. Каждая деталь этого станка разработана с учетом требований аэрокосмического производства.
Основные характеристики
Параметр | Деталь |
|---|
Общий Входная мощность | 3 кВт × 2 (двухстанционная установка) |
Двигатель шлифовальной головки | YE2-100L-2 |
Скорость двигателя | 2870 об/мин |
Источник питания | Трехфазный четырехпроводной кабель переменного тока, 380 В, 50 Гц |
Размер песчаной ленты | 2540 × 20 (30/50) мм |
Линейная скорость песчаного пояса | Регулируемая частота, 0–40 м/мин |
Шум холостого хода | ≥ 75 дБ |
Масса | 600 кг |
Размеры | 1620 × 1200 × 1450 мм |
Основные характеристики
Специально разработан для лопаток двигателей.Разработан специально для шлифовки лопаток и лопастей авиационных двигателей — это не универсальный станок, адаптированный для аэрокосмической отрасли, а машина, созданная с учетом требований аэрокосмической отрасли.
Двухстанционная конструкцияДве независимые шлифовальные станции работают одновременно, удваивая производительность при пакетной обработке лезвий.
Переменная частота Регулировка скорости (0–40 м/мин)Плавная регулировка скорости с помощью цифровой панели управления позволяет операторам точно подбирать скорость ленточной шлифовальной ленты в зависимости от материала лезвия и желаемой чистоты поверхности — от черновой обработки до получистовой шлифовки.
Цифровая система управленияЦентральная панель с двумя цифровыми дисплеями, цветными кнопками управления и специальным аварийным выключателем обеспечивает надежное и воспроизводимое управление технологическим процессом.
Интегрированная система пылеудаленияВстроенный патрубок для сбора пыли и закрытые рабочие кожухи улавливают частицы пыли, находящиеся в воздухе, защищая здоровье оператора и поддерживая чистоту и стабильность шлифовальной среды.
Регулируемые рабочие столы с позиционирующими ручкамиКаждая станция оснащена регулируемым по высоте рабочим столом для точного позиционирования отвалов и обеспечения равномерного контактного давления по всей песчаной полосе.
Рабочие фонари на гибкой стойкеГибкие светильники над каждой рабочей станцией обеспечивают сфокусированное освещение для точного контроля поверхности во время и после процесса шлифовки.
Песчаные пояса различной шириныДоступны песчаные ленты шириной 20 мм, 30 мм и 50 мм для размещения лопастей различной геометрии и профиля крыла.
Идеально подходит для
Лопатки и направляющие лопаток авиационных двигателей (основное применение)
Предварительная полировка и полушлифовка лопаток турбины.
Пакетная обработка прецизионных аэрокосмических компонентов.
Полный комплекс процедур финишной обработки лопаток авиационных двигателей.
При совместном использовании эти две машины обеспечивают комплексное решение для финишной обработки поверхности:
Шаг 1 — Ленточная шлифовальная машина YL-SDJ-001Начните с модели YL-SDJ-001 для равномерного и эффективного удаления материала. Регулировка скорости позволяет операторам подбирать скорость подачи песчаной ленты в зависимости от сплава лезвия и исходного состояния поверхности.
Шаг 2 — Высокоскоростная полировальная машина YT-A30-HЗавершите полировку с помощью полировального круга YT-A30-H, переключаясь между различными типами кругов (конопляный, лепестковый, тканевый, нейлоновый), чтобы добиться зеркально гладкой поверхности, необходимой для повышения аэродинамической эффективности и устойчивости к усталости.
Почему производители аэрокосмической техники выбирают полировку YL?
Специализация вместо обобщенияЭто не приспособленные для общего использования машины — они созданы специально для применения в авиационных двигателях, с нуля.
Безопасность ПервыйМодель YT-A30-H имеет взрывозащищенную конструкцию (IP54), а модель YL-SDJ-001 включает в себя закрытые шлифовальные камеры с системой пылеудаления — оба этих фактора крайне важны для обеспечения безопасности в цехах аэрокосмической отрасли.
Управление технологическими процессамиЦифровые дисплеи, частотно-регулируемые приводы и регулируемые рабочие столы обеспечивают операторам необходимый контроль для получения воспроизводимых и отслеживаемых результатов обработки поверхности.
Проверено на практикеКомпания YL предлагает решения для шлифовки и полировки, которые используются производителями в аэрокосмической, автомобильной, медицинской и прецизионной инструментальной отраслях.
Свяжитесь с нами
Готовы модернизировать возможности обработки лопаток авиационных двигателей? Свяжитесь с компанией Guangzhou Yi-Liang Polishing Trading Co., Ltd. сегодня, чтобы обсудить ваши конкретные производственные требования.
