Отделка поверхности описывает текстуру и качество обработанной поверхности, обычно количественно оцениваемые по следующим параметрам: параметры шероховатости поверхности такой как Ra (среднее арифметическое) и СКЗ (среднеквадратное значение). Наиболее широко используемый международный стандарт — ISO 4287/4288, пока ASME Y14.36 Регулирует правила проведения розыгрышей в США. Чем старше Класс N по стандарту ISO 1302 Система (N1–N12) по-прежнему встречается на старых чертежах, но на современных чертежах Ra указывается в микрометрах (мкм) или микродюймах (мкдюйм).
1. Почему стандарты качества поверхности важны в производстве
Если вы когда-либо получали заказ на покупку, в котором говорится следующее: "зеркальная отделка" на одной странице и "Ra 0,8 мкм Что касается следующего пункта, вы уже знаете проблему: терминология, описывающая качество обработки поверхности, непоследовательна в разных отраслях, регионах и в зависимости от десятилетия существования чертежей.
Для закупщиков металлообрабатывающих изделий, инженеров по качеству и операторов станков с ЧПУ общий язык в отношении качества обработки поверхности не является чисто теоретическим — он предотвращает:
- Дорогостоящая переделка когда деталь «слишком шероховатая» или «слишком гладкая»
- Неисправности по гарантии причиной является неправильная поверхность при герметизации, скольжении или контакте с пищевыми продуктами.
- Трансграничные недоразумения когда американская спецификация RMS соответствует европейскому чертежу Ra
- Медленные запросы предложений Потому что поставщикам приходится гадать, что на самом деле означают слова «гладкий» или «тонкий».
В этом руководстве объясняются основные стандарты отделки поверхности, параметры, наиболее часто встречающиеся на инженерных чертежах, и как выбрать подходящую отделку для вашего следующего проекта.
2. Что такое качество поверхности?
Отделка поверхности Это общий термин для обозначения текстуры поверхности после изготовления. Он включает в себя:
- Шероховатость — небольшие, расположенные на значительном расстоянии друг от друга отклонения от номинальной поверхности
- Волнистость — периодические отклонения, превышающие погрешность шероховатости, но меньшие погрешности формы.
- Класть — преобладающее направление рисунка поверхности (например, окружное, продольное, штриховка)
- Недостатки — случайные неровности, такие как царапины, поры или трещины.
Однако в большинстве практических дискуссий термин «чистота поверхности» является сокращенным обозначением чего-либо. шероховатость поверхностиИменно на этом мы и сосредоточимся.
3. Основные параметры шероховатости, которые вы увидите на чертежах.
В современных чертежах используется небольшой набор стандартизированных параметров шероховатости в 2D-пространстве. Четыре из них, с которыми вы будете сталкиваться чаще всего, это: Ra, Rz, Rq и Rt.
3.1 Ra — среднеарифметическая шероховатость (наиболее распространенный показатель)
Ra является среднее арифметическое абсолютных отклонений профиля поверхности относительно центральной линии, измеренного на участке отбора проб.
- Единица: микрометры (мкм) или микродюймы (мкдюйм)
- Типичный диапазон применения в металлообработке: 0,025 мкм – 25 мкм
- Почему оно доминирует: Он стабилен, легко измеряется и является параметром по умолчанию на большинстве современных чертежей по всему миру.
Практические ориентиры (Ra, мкм):
Процесс | Типичное значение Ra (мкм) |
|---|
Грубая шлифовка | 3.2 – 12.5 |
Тонкий помол | 0,8 – 3,2 |
Стандартная полировка | 0,4 – 1,6 |

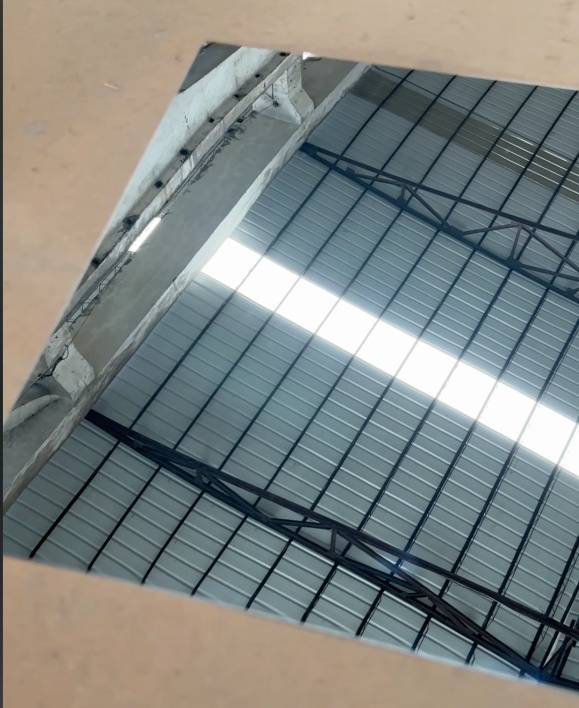

Полировка до зеркального блеска | 0,05 – 0,4 |
Суперфинишная обработка | ≤ 0,025 |
3.2 RMS — Среднеквадратичная шероховатость (устаревший американский термин)
СКЗ является среднеквадратичное значение отклонений профиля. Для большинства инженерных поверхностей:
СКЗ ≈ 1,11 × Ra
Среднеквадратичное отклонение (RMS) было доминирующим параметром в аэрокосмической и военной отраслях США на протяжении десятилетий. Во многих старых чертежах и технических характеристиках поставщиков RMS по-прежнему указывается, поэтому вы все еще будете встречать его в 2026 году — но современный ASME На чертежах Y14.36 следует указать RaВсегда уточняйте у поставщика, какой именно параметр указан в предложении.
3.3 Rz — Средняя глубина шероховатости (стандартная для Европы и чертежей DIN)
Rz является среднее значение наибольшей высоты пика и долины на протяжении пяти последовательных отрезков выборки. Он более чувствителен к экстремальным пикам и царапинам, чем Ra, что делает его полезным для герметизирующих и функциональных поверхностей, где одна глубокая царапина может привести к разрушению.
Единица: мкм
Типичное применение: Гидравлические цилиндры, посадочные места подшипников, уплотнительные поверхности.
Примечание: Не следует напрямую сравнивать значения Rz со значениями Ra — они измеряют разные вещи.
3.4 Rq и Rt (менее распространены, но стоит знать)
Рк (СКЗ параметр в ISO 4287): Математически эквивалентно старому «среднеквадратичному значению» — иногда называемому Р-РМС в современных чертежах ISO.
Rt (Общая шероховатость): Максимальная высота пика и впадины по всей длине оценки. Полезно для деталей, чувствительных к образованию трещин.
4. Основные стандарты качества обработки поверхности, которые вам необходимо знать.
В разных регионах и отраслях промышленности существуют свои стандартизированные способы определения требований к отделке. Наиболее часто встречающиеся из них:
Стандарт | Область | Ключевое содержание |
|---|
ISO 4287 / ISO 4288 | Международный | Дает определение Ra, Rz, Rq, Rt и указывает, как выбрать длину выборки. |
ISO 1302 | Международный | Как указывать Текстура поверхности на технических чертежах (символы) |
ASME Y14.36M | Соединенные Штаты | Американские символы текстуры поверхности, с широким использованием RMS (среднеквадратичных степеней шероховатости). |
ГБ/Т 131 | Китай | Зеркала ISO 1302; широко используются на чертежах китайских поставщиков. |
JIS B 0601 | Япония | Японский стандарт шероховатости; используются Ra, Rz, Rzjis. |
Что изобразить на новом рисунке в 2026 году?
Для новых чертежей рекомендуется следовать следующей практике:
Использовать ISO 1302 / ASME Символы текстуры поверхности Y14.36.
Указать Ra в микрометрах (мкм) — Это недвусмысленный, общепризнанный во всем мире показатель, измеримый на любом современном профилометре.
Добавьте длину выборки если применение нестандартное (например, для очень мягких или очень шероховатых поверхностей).
Обратите внимание на пороговое значение (λc). когда поверхность отшлифована, отполирована или имеет прочную структуру.
Большинство европейских, американских и азиатских поставщиков правильно поймут это сочетание с первого раза.
5. Классы N по стандарту ISO 1302: старая система, которую вы все еще можете встретить.
До того как цифровые профилометры и современная система обозначений ISO 1302 стали повсеместными, качество поверхности определялось с помощью... Номер класса (N-класс), от N1 (очень шероховатый) к N12 (зеркало)Многие чертежи 1970-х–2000-х годов до сих пор используют эту систему, и даже некоторые современные китайские и восточноевропейские поставщики используют марки стали N в своих каталогах.
Преобразование N-класса в Ra (ISO 1302, приблизительно)
Класс N | Ra (мкм) | Типичное применение |
|---|
N1 | 50 | Грубый литьё, ковка |
N2 | 25 | Черновая обработка |
N3 | 12.5 | Распил, черновая токарная обработка |
N4 | 6.3 | Сверление, фрезерование |
N5 | 3.2 | Тонкая токарная обработка, расточка |
N6 | 1.6 | Тонкая шлифовка, полировка |
N7 | 0,8 | Заточка, тонкая полировка |
N8 | 0,4 | Притирка, полировка |
N9 | 0.2 | Зеркальная полировка |
Н10 | 0.1 | |
Н11 | 0,05 | Оптического качества |
Н12 | 0,025 | Калибровочные блоки, прецизионные подшипники |
При переводе старых чертежей всегда следует сверять их с исходным стандартом. — Ранние таблицы стандартов ISO и DIN N несколько отличаются по значениям пороговых значений и коэффициентам пересчета.
6. Выбор подходящей отделки поверхности для вашего применения
Выбор отделки не сводится к тому, чтобы сделать поверхность максимально гладкой — чем глаже поверхность, тем дороже. Правильный ответ зависит от того, для чего предназначена поверхность. do.
6.1 Функциональные требования
- Уплотнительные поверхности (уплотнительные кольца, гидравлические уплотнения): Необходима равномерная шероховатость и плотность укладки — как правило. Ra 0,2 – 0,8 мкм с круговым расположением.
- Поверхности скольжения/опорные поверхности: Для удержания масла необходима определенная шероховатость — как правило, Ra 0,4 – 1,6 мкм.
- Подготовка к сварке или нанесению покрытия: Часто хочется контролируемого Ra 1,6 – 6,3 мкм для механической адгезии.
6.2 Эстетические требования и требования к потребительским товарам
- Посуда из нержавеющей стали, футляры для часов, сантехника: Как правило, это зеркальная или матовая поверхность. Ra 0,05 – 0,4 мкмс определенным расположением (радиальным, продольным или случайным).
- Архитектурные панели: Часто с сатинированной/тонкой отделкой. Ra 0,4 – 0,8 мкм.
6.3 Требования, обусловленные отраслевыми факторами
- Контакт с пищевыми продуктами / медицинские показания: Гладкая, без щелей, легко чистится — как правило. Ra ≤ 0,8 мкмЧасто с пассивацией.
- Аэрокосмическая отрасль / лопатки турбин: Указан производителем оригинального оборудования в диапазоне Ra. 0,2 – 0,8 мкм с жесткими допусками и заданной укладкой.
6.4 Эмпирическое правило соотношения затрат и конечного результата
Переходя от... | К... | Типичный множитель затрат |
|---|
Ra 3,2 мкм | Ra 0,8 мкм | 2 – 3× |
Ra 0,8 мкм | Ra 0,4 мкм | 2 – 4× |
Ra 0,4 мкм | Ra 0,2 мкм | 3 – 6× |
Ra 0,2 мкм | Ra 0,05 мкм (зеркало) | 5 – 10× |
Вот почему верно Под отделкой понимается та, которая отвечает функциональным и эстетическим требованиям, а не самая гладкая поверхность, которую может изготовить мастерская.
7. Как измеряется качество поверхности
В промышленной практике доминируют три метода:
- Контактный профилометр с контактным щупом — наиболее распространенный метод. Алмазный наконечник щупа перемещается по поверхности; параметры Ra, Rz и другие вычисляются напрямую. Результат получается быстрым, воспроизводимым и соответствует правилам выборки ISO 4288.
- Оптическая (бесконтактная) профилометрия — используется на мягких, хрупких или очень тонких поверхностях (полированные до зеркального блеска медицинские детали, тонкие пленки, поверхности, напечатанные на 3D-принтере).

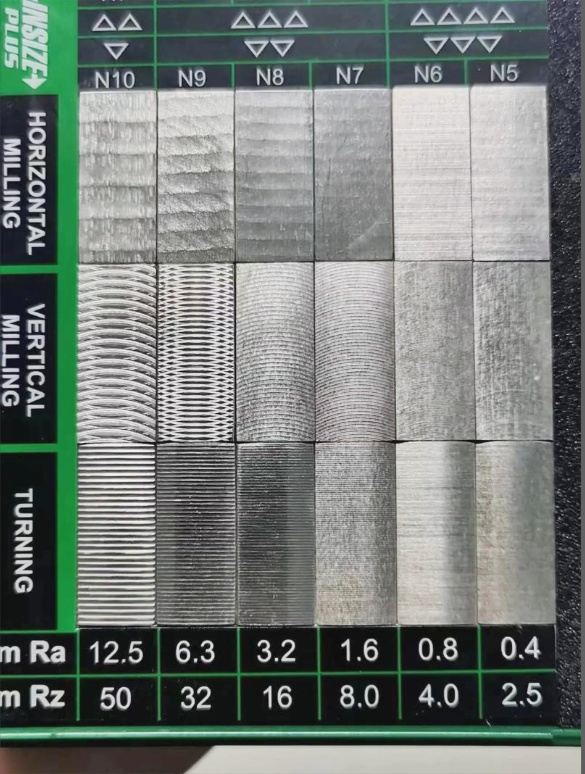

- Визуальное/стандартное сравнение образцов — подходит только для грубой проверки в процессе производства. Более старый метод «компараторного блока» больше не принимается для утверждения критически важных деталей.
Два практических совета для производственных сред:
- Всегда производите замеры на представительная областьЭто не "выставочный образец", отполированный вручную оператором.
- Направление имеет значениеЗначения шероховатости могут отличаться на 30–50% в зависимости от того, движется ли щуп по направлению укладки, против него или перпендикулярно ему. На большинстве чертежей направление укладки указывается символом ISO 1302.
8. Распространенные ошибки при выборе отделки поверхности.
Даже опытные инженеры допускают ошибки в этом отношении. Обратите внимание на следующее:
Смешивание Ra и СКЗ в том же документе. Выберите один вариант. Правило "RMS ≈ 1,11 × Ra" является приблизительным, а не точным.
Забывая о пороговом значении (λc). Без него спектр Ra 0,8 мкм на шероховатой поверхности может быть неправильно считан.
Указание параметра «зеркало» без номера. Для одного магазина значение Ra составляет 0,4 мкм, для другого — 0,05 мкм. Всегда указывайте значение Ra в паре с соответствующим параметром.
Измерение производилось в неправильном месте. Края, сварные швы и зачищенные углы будут выглядеть иначе, чем основная поверхность.
Путаница Rz с Ra. Они не взаимозаменяемы — Rz примерно в 4–7 раз выше, чем Ra на той же поверхности.
9. Чем могут помочь абразивные материалы Yiliang
В Юлианг АбразивсОбработка поверхности — наша повседневная работа. Имея 14 патентов и более 30 лет опыта в производстве автоматического полировального оборудования и расходных материалов, мы помогаем производителям нержавеющей стали, алюминия, меди, цинковых сплавов и титана достигать стабильного качества обработки поверхности, соответствующего техническим требованиям, без проб и ошибок.
Мы можем оказать вам поддержку в следующем:
Автоматические полировальные машины Для плоской, роторной и многоголовочной финишной обработки — см. наш
линейка продукции.
Расходные материалы для полировки — полировальные круги, абразивные ленты и составы, подобранные в соответствии с требуемым значением Ra.
Разработка процессов для новых деталей — от выборочного тестирования до полномасштабного запуска производства.
Расскажите нам о своих материал, текущий процесс и цель Ra — Мы порекомендуем схему финишной обработки и проведем пробный запуск.
📩 suery@yl-polishing.com | 📞 +86 139 2885 5603
10. Заключение
Качество обработки поверхности — одна из немногих характеристик, где очень небольшое количество — Ra 0,4 мкм или Ra 0,8 мкм — определяет, будет ли деталь одобрена или отклонена, выглядит ли бренд премиальным или дешевым, и будет ли держаться герметичность. Хорошая новость в том, что стандарты ясны: ISO Для измерений используется код 4287/4288, для обозначений на чертежах — ISO 1302 / ASME Y14.36, а в качестве параметра по умолчанию — Ra (мкм).
Укажите тип отделки, соответствующий функциональному назначению. Проверьте это на детали. А если сомневаетесь, спросите своего партнера по полировке до того, как деталь достигнет конвейерной линии.
